DE · EUR DE · EUR Weitere Explosionszeichnungen in 5 Alle Explosionszeichnungen ausblenden Hier klicken für alle Explosionszeichnungen in Volvo PV/Duett B16 Alle Explosionszeichnungen John-Tipp Die Zahl in der Zeichnung ist dieselbe wie in der Liste Klicken Sie auf eine Zahl, um die Teile dieser Position zu sehen. Ein grüner Punkt heißt, Sie können das Teil hier kaufen; ein grauer, dass wir der Position noch keinen Artikel zugeordnet haben. Die Explosionszeichnungen sind neu und noch nicht alle Artikel sind zugeordnet – finden Sie ein Teil nicht, haben wir es vielleicht trotzdem: Kontaktieren Sie uns, sofern es nicht ausgelaufen ist. Prüfen Sie vor der Bestellung immer die Fahrgestellnummer im Katalog.

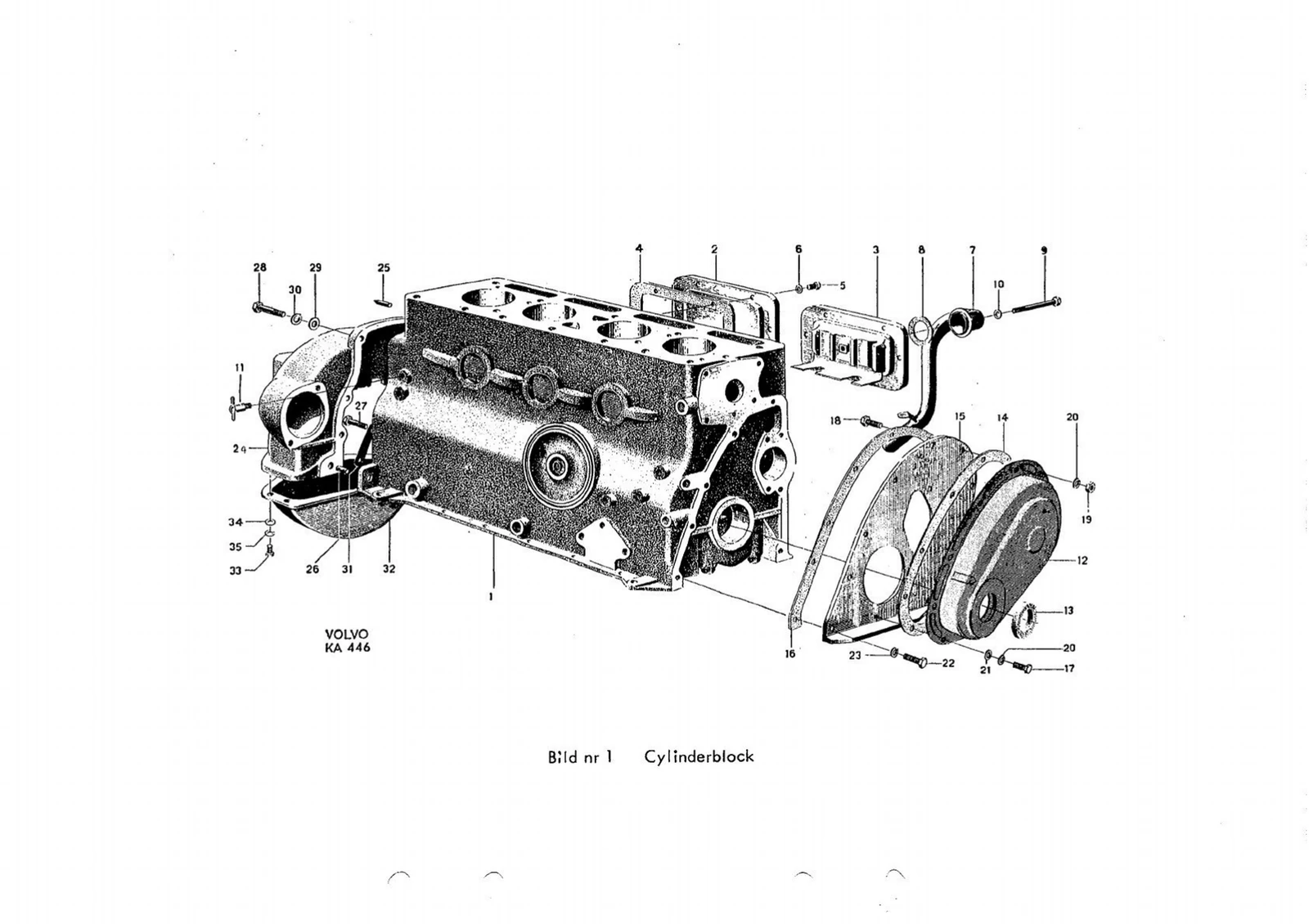

Motor / motorblock für Volvo PV/Duett B16 — Explosionszeichnung Bremsen · Volvo PV B16 · B16 · 1956–1961 · 1 582 cm³ · MOTOR / MOTORBLOCK
Klicken Sie auf eine Zahl, um die Artikel zu sehen
CVR — Classic Volvo Restoration Aus dem Volvo-Originalkatalog Katalog PV B16 Modelle B16A, B16B Gruppe · Seite Gruppe 5 Weitere Hinweise aus dem Katalog (3) 1) Frühe Ausführung. Ausreichende Sicherung wird ohne Sicherungsscheibe erreicht. 1) B16A, Teilenummer 495382. 2) B16A, Teilenummer 495394. So lesen Sie die Nummern 403937 — Volvo-Originalartikelnummer1) — Was die Zahlen bedeutenDie untenstehenden Nummern beziehen sich auf die Artikelnummern im Katalog.
Explosionszeichnung wird geladen…
Die Positionsbezeichnungen stammen aus dem Volvo-Originalkatalog — es sind die Bezeichnungen des Ersatzteilkatalogs selbst. Orientieren Sie sich an der Positionsnummer in der Zeichnung und der OE-Nummer in der Zeile; beide sind in jeder Sprache identisch. Die Gruppennummern folgen dem Volvo-Ersatzteilkatalog: 2 Motor, 3 Elektrische Anlage, 4 Kraftübertragung, 5 Bremsen, 6 Radaufhängung/Lenkung, 8 Karosserie und Innenausstattung, 9 Sonstige Ausrüstung. Gruppe 7 (Federung und Räder) gibt es in mehreren Katalogen, fehlt aber bei Amazon, 1800 und 164. Die Typkennzeichen geben die Karosserievariante an, zum Beispiel beim Amazon: P 120 (4-türig), P 130 (2-türig), P 220 (Kombi) — die Karosserie bestimmt die Passform, nicht der Motor. Die Seitenzahl gilt innerhalb der Gruppe — Seite 3 in Gruppe 8a ist eine andere Seite als Seite 3 in Gruppe 2a. "Im Sortiment" bedeutet, dass wir die Position jetzt liefern können. Einer grauen Position haben wir noch keinen Artikel zugeordnet – kontaktieren Sie uns, wenn Sie das Teil suchen. Die Motordaten (z. B. B18 · 1961–1968 · 1.778 cm³) geben Baujahre und Hubraum der Motorenfamilie laut Volvo Owners Club (volvoclub.org.uk) an — das ist keine Passformangabe für Ihr Fahrzeug. Prüfen Sie immer die Fahrgestellnummer. John-Tipp Die Zahl in der Zeichnung ist dieselbe wie in der Liste Klicken Sie auf eine Zahl, um die Teile dieser Position zu sehen. Ein grüner Punkt heißt, Sie können das Teil hier kaufen; ein grauer, dass wir der Position noch keinen Artikel zugeordnet haben. Die Explosionszeichnungen sind neu und noch nicht alle Artikel sind zugeordnet – finden Sie ein Teil nicht, haben wir es vielleicht trotzdem: Kontaktieren Sie uns, sofern es nicht ausgelaufen ist. Prüfen Sie vor der Bestellung immer die Fahrgestellnummer im Katalog.
Diagramm Teile (35)
35 Positionen · 19 im Sortiment
Zoomen 100%
35 teile · 19 im Sortiment im Sortiment (19)
Stoßstangen-Montagesatz vorne für Volvo PV, Duett
Volvo-OE-Nr. 276421 12,76 €
955269 Skruv M6-1x12 × 1 190373 Bult stötfångare kromad till Volvo PV 1958-65, Duett, Amazon 1969-70 × 1 955921 Fjäderbricka M8 & 5/16" 8,2x14,2x2 mm till Volvo PV444, PV544, Duett, Amazon × 1 960148 Bricka 10,5x21x2 FZB till Volvo Duett, Amazon, 1800 × 1 955894 Bricka 8,4x16x1,5 till Volvo PV444, PV544, Duett, Amazon, 1800 × 1 955922 Fjäderbricka M10 10,2x17,2x2,2 mm till Volvo PV444, PV544, Duett, Amazon, 1800 × 1 955294 Skruv -1 till Volvo B4B, B16, M8, 25x16 × 1 955782 Mutter M8-1,25x6,2 till Volvo 740, 760, 940 × 1 955827 Mutter till Volvo PV, Duett, Amazon, 140, 164, 240, 260, 740, 760, UNC 3/8-16, h=8,3 mm × 1 955295 Skruv M8-1,25x20 till Volvo PV, Duett, 140, 164, 1800, 240, 260, 740, 760, 780, 940, 960, S40, V40, S90, V90 × 1 955919 Fjäderbricka M6 6,1x11,1x1,6 mm till Volvo PV, Duett, Amazon, 1800, 240, 740 × 1 955781 Mutter M6-1,0x4,8 till Volvo PV, Duett, Amazon, 140, 164, 1800, 240, 260 m.fl. × 1 Nockenwellenradsatz Faser/Stahl für Volvo B4B, B4V, B16
Volvo-OE-Nr. 276274 208,96 €
403074 Packning Transmissionskåpa till Volvo PV 1950-61, B4B, B16 × 1 403944 Kamdrev, Fiber till Volvo B16 × 1 190537 Vevaxeltätning fram till Volvo B4B, B4V, B16, främre × 1 19236 Filtring i ull till främre transmissionskåpa till Volvo B4B × 1 403075 Packning transmissionskåpa till Volvo B4B, B16, främre × 1 Monteringssats Bärjärn fram till Volvo PV444, PV544
Artikelnummer 241612707-PKT Nicht im Sortiment
192289 Bricka 11x28x2 till Volvo 1800, 1800E, 1800ES × 1 955922 Fjäderbricka M10 10,2x17,2x2,2 mm till Volvo PV444, PV544, Duett, Amazon, 1800 × 1 955318 Skruv M10-1,5x30 till Volvo PV444, PV544, Duett, Amazon, 1800 × 1 955783 Mutter M10-1,5x8 till Volvo PV444, PV544, Duett, Amazon, 1800 × 1 Frostpluggssats till Volvo B16
Artikelnummer 241597090-PKT Nicht im Sortiment
403194 Frostplugg 7-9 bil till Volvo B4B, B16, 46mm, D = 46 mm × 1 70792 Frostplugg block till Volvo B4B, B16, 50mm, D = 50 mm × 4 Motordichtungssatz für Volvo PV444, Duett, B4B
Volvo-OE-Nr. 54325 104,24 €
13236 Tätning gavel bakre B4B/B14/B16 filt × 2 Styck 18780 Packning Bränslepump AC × 1 Styck 190537 Tätning Vevaxel B4B/B16 främre filt × 1 Styck 191101 O-ring ventilationsrör B4B/B16 × 1 Styck 19236 Filtring Vevaxel B4B transmisssionskåpa fram × 1 Styck 403017 Packning Oljetråg B4B/B16 × 1 Styck 403052 Packning Inspektionslock B4B/B16 × 2 Styck 403074 Packning Transmissionskåpa B4B/B16 × 1 Styck 403075 Packning Transmissionskåpa B4B/B16 främre × 1 Styck 403087 Packning Ventilkåpa B4B/B16 × 1 Styck 403090 Träpinne B4B/B14/B16 × 2 Styck 403105 Packning Vattenpump B4B/B14A/B16 × 1 Styck 403122 Packning Tryckrör B4B/B14 tid B16 × 1 Styck 403161 Packning Termostat B4B/B14A/B16 × 1 Styck 403163 Packning Termostat/rör B4B/B14A/B16 × 1 Styck 403288 Packning förgasarfot Zenith 30 VIG /Carter × 1 Styck 403299 Packning Fläns B4B/B14/B16 tidig × 2 Styck 403455 Packningssats Grenrör B4B/B14 koppar × 1 Sats 403598 Packning Topplock B4B koppar × 1 Styck 403793 Packning Termostathus B4B/B14A/B16 × 1 Styck 415424 Ventiltätning B4/16/B18 × 8 Styck 61830 Packning Bränslepump 47-75 × 2 Styck 940096 Packning Oljelock × 1 Styck
1-3 1
Kappe für Kurbelwellenlager
Nicht im Sortiment
1-8 Nockenwellenlagersatz, B4B, B4V
Anzahl pro Fahrzeug: B16A 1 · B16B 1
Mehr Informationen
1-11 Froststopfen D = 46 mm, 7-9 pro Fahrzeug,, B4B
Anzahl pro Fahrzeug: B16A 1 · B16B 1
Mehr Informationen
1-12 Froststopfen für Motorblock, B4B, 50 mm, D = 50 mm
Anzahl pro Fahrzeug: B16A 3 · B16B 3
Mehr Informationen
1-13 Anzahl pro Fahrzeug: B16A 1 · B16B 1
Mehr Informationen
1-14 Verschlusskappe (frühes Modell, D=12,5 mm)
Anzahl pro Fahrzeug: B16A 2 · B16B 2
Mehr Informationen
1-16 Kupferscheibe 10,3 x 15,7 x 0,8 mm
Teil von: Propp för oljekanal, 1/8" rörgänga och sex-kantskalle
Anzahl pro Fahrzeug: B16A 2 · B16B 2
Mehr Informationen
1-20 Kupferscheibe 9,5 x 13,7 x 0,9 mm
Teil von: Propp i hål för generatorfäste
Anzahl pro Fahrzeug: B16A 3 · B16B 3
Mehr Informationen Weitere Alternativen
1-4 70415
Teil von: Kappe für Kurbelwellenlager
Anzahl pro Fahrzeug: B16A 6 · B16B 6
Mehr Informationen
1-5 17041
Teil von: Kappe für Kurbelwellenlager
Anzahl pro Fahrzeug: B16A 6 · B16B 6
Mehr Informationen
1-6 150104
Teil von: Stiftschraube
Anzahl pro Fahrzeug: B16A 6 · B16B 6
Mehr Informationen
1-7 15232
Teil von: Stiftschraube
Anzahl pro Fahrzeug: B16A 3 · B16B 3
Mehr Informationen
1-9 403111
Lagerfutter für mittleren Lagerzapfen der Nockenwelle
Anzahl pro Fahrzeug: B16A 1 · B16B 1
Mehr Informationen
1-10 403112
Lagerfutter für hinteren Lagerzapfen der Nockenwelle
Anzahl pro Fahrzeug: B16A 1 · B16B 1
Mehr Informationen
1-15 16318
Stopfen für Ölkanal, 1/8" Rohrgewinde und Sechskantkopf
Anzahl pro Fahrzeug: B16A 2 · B16B 2
Mehr Informationen
1-17 16325
Stopfen für Ölkanal, 1/8" Rohrgewinde und Schlitz im Kopf
Anzahl pro Fahrzeug: B16A 1 · B16B 1
Mehr Informationen
1-18 190682
Stopfen, D = 18 mm, in der rechten Seite des Blocks
Anzahl pro Fahrzeug: B16A 1 · B16B 1
Mehr Informationen
1-19 180725
Stopfen in Bohrung für Lichtmaschinenhalter
Anzahl pro Fahrzeug: B16A 3 · B16B 3
Mehr Informationen
1-21 17125
Passstift für Schwungradgehäuse
Anzahl pro Fahrzeug: B16A 2 · B16B 1
Mehr Informationen
